公共土木工事
|
【工 事 名】右田小学校防災施設（調整池）整備工事 【発 注 者】防府市土木都市建設部 河川港湾課 【工事場所】防府市大字下右田86番2 【工事概要】 平成21年7月に「防府市豪雨災害」が発生したことを受けて、防災施設として建築さ れました。施設の設計にあたっては、「ハニカムボックス工法」が採用されています。 ハニカムボックス工法とは、近年、ゲリラ豪雨対策施設として、雨水を地下空間に一 時的に貯留または地下に浸透させることを目的として開発された、コンクリート製品で 構成された工法です。 【地 図】 |
|
施工状況
|
≪土工≫ 残土を削り、ハニカムボックス据え付け箇所の基礎となる地盤を造っています。 |
|

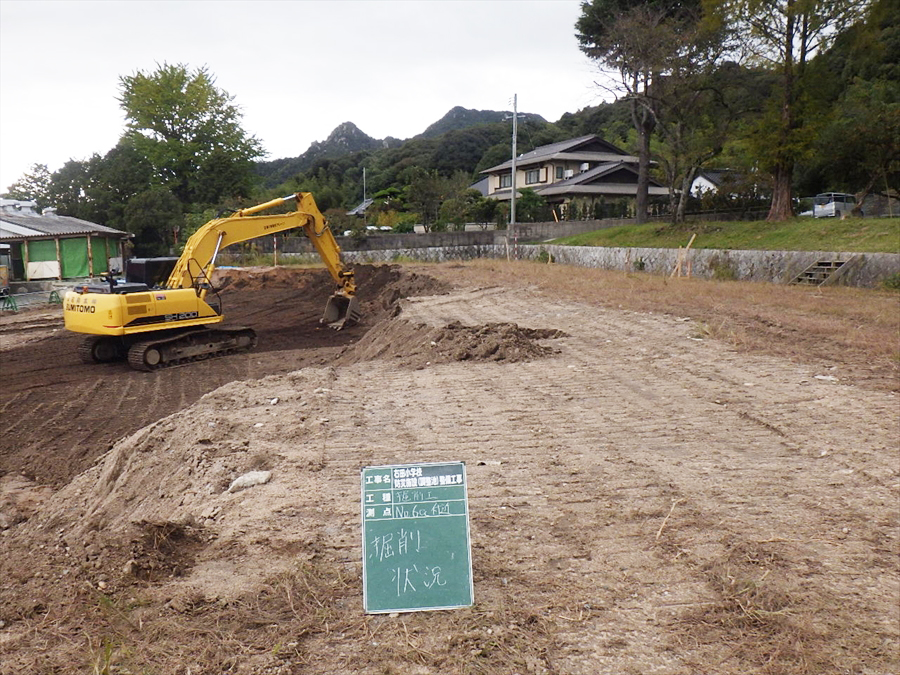

掘削状況
|

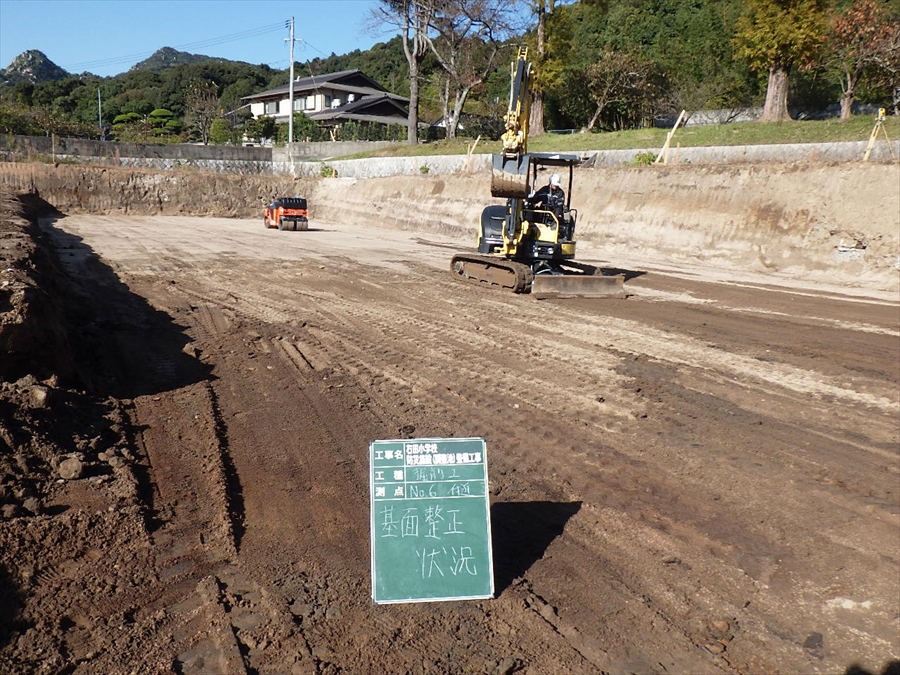

基面整正状況
|
|
≪調整池築造工≫ ハニカムボックス据え付け箇所の基礎となる砕石を敷均し、転圧します。その後基礎コンクリートを打設します。 コンクリート打設後、ハニカムボックスを据え付けますが、その際、据え付けたハニカムボックスが動かない様にするために、 基礎コンクリートの上にモルタルを敷き、その上に据え付けます。 |
|

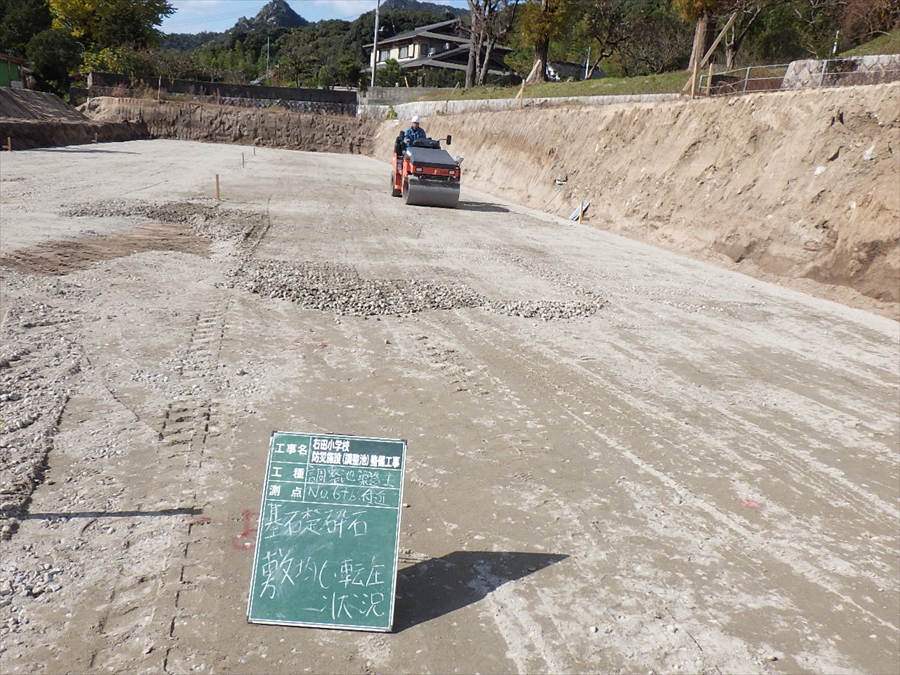

基礎砕石敷均し・転圧状況
|

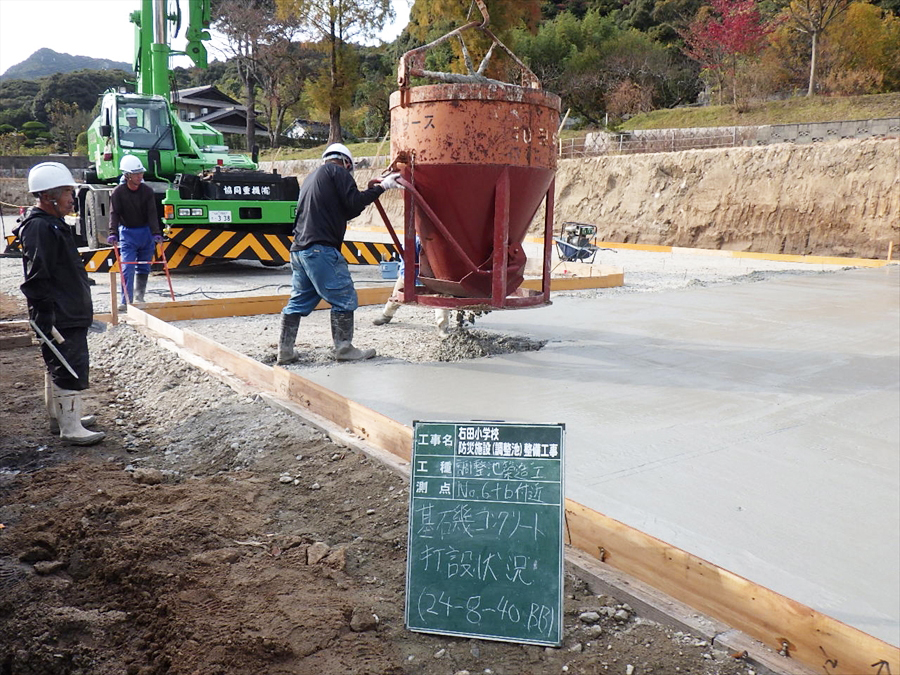

基礎コンクリート打設状況
|

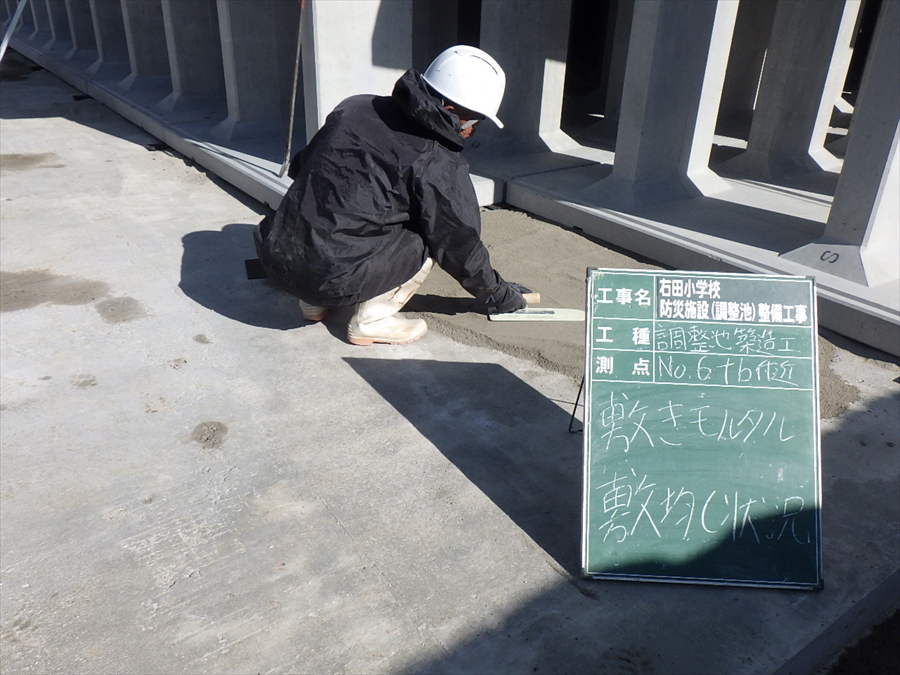

敷きモルタル敷均し状況
|

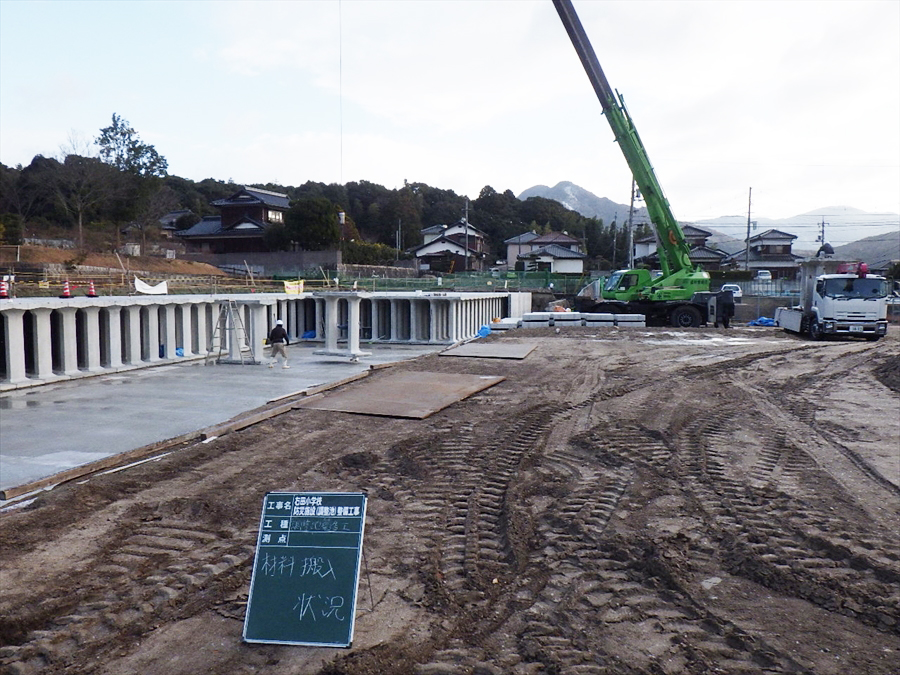

ハニカムボックス据え付け状況
|
|
≪着工前及び完成≫ ハニカムボックス上部は、載荷重25ｔに対応できるため、右田小学校の駐車場として土地利用しております。 |
|

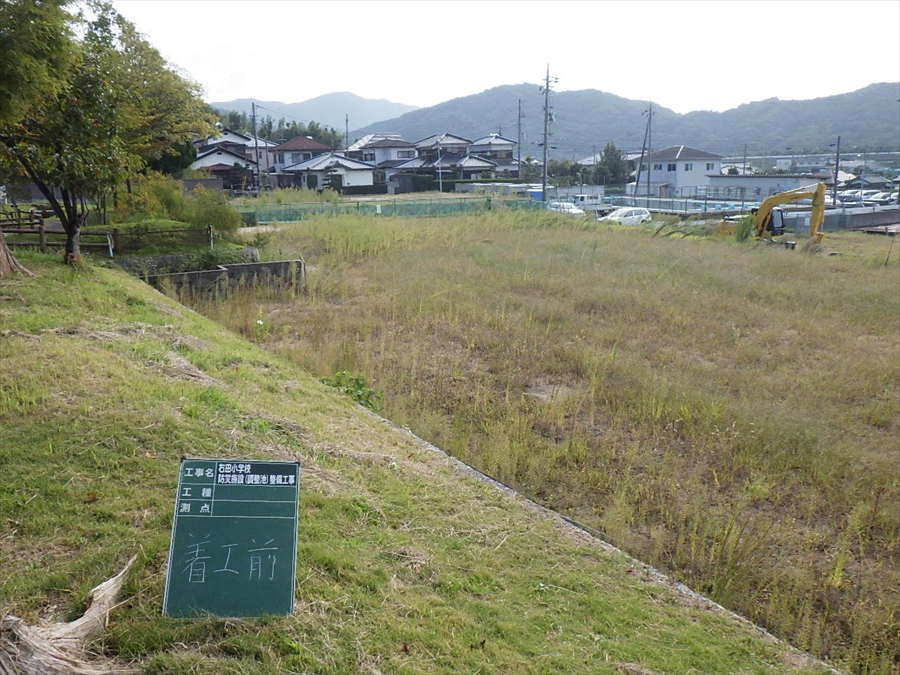

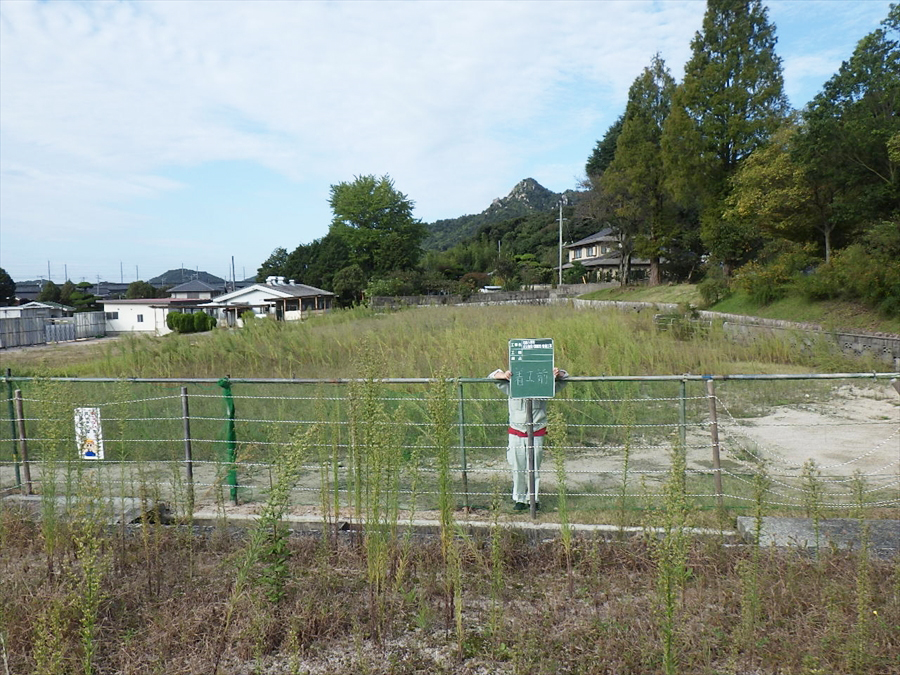

着工前
|

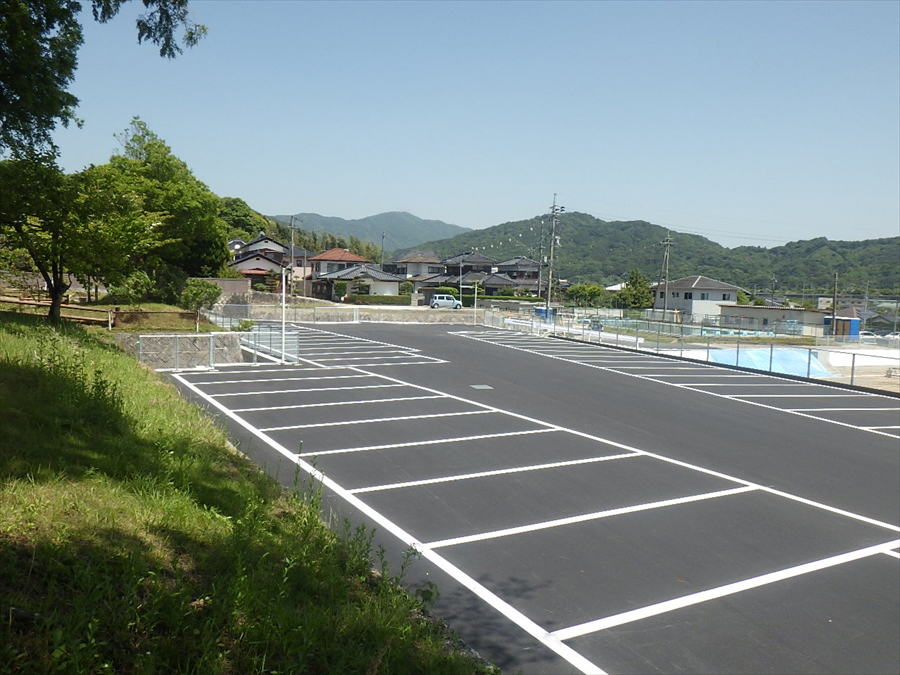

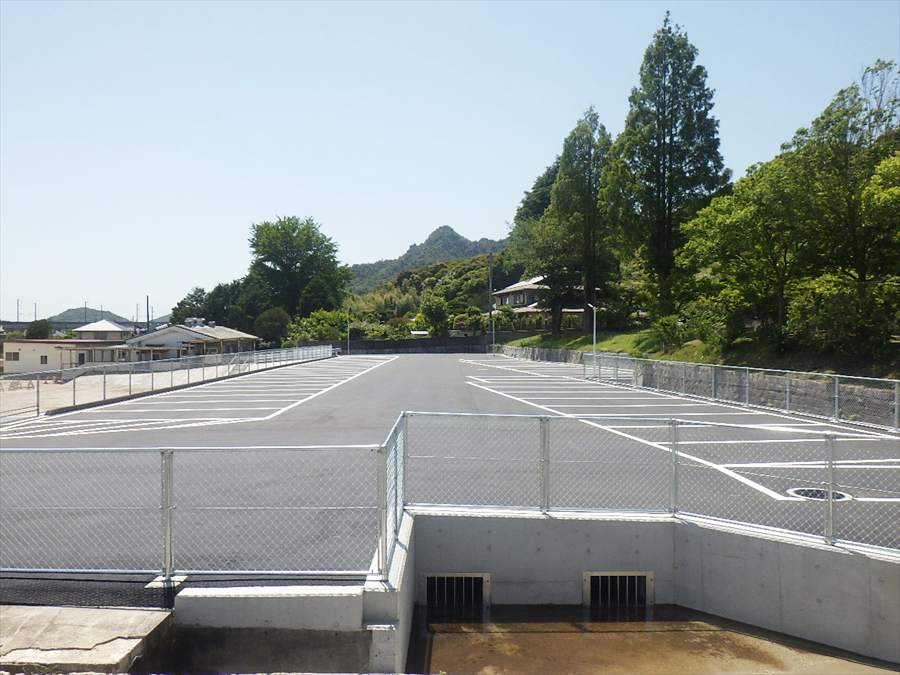

完成
|
着工前
|
完成
|

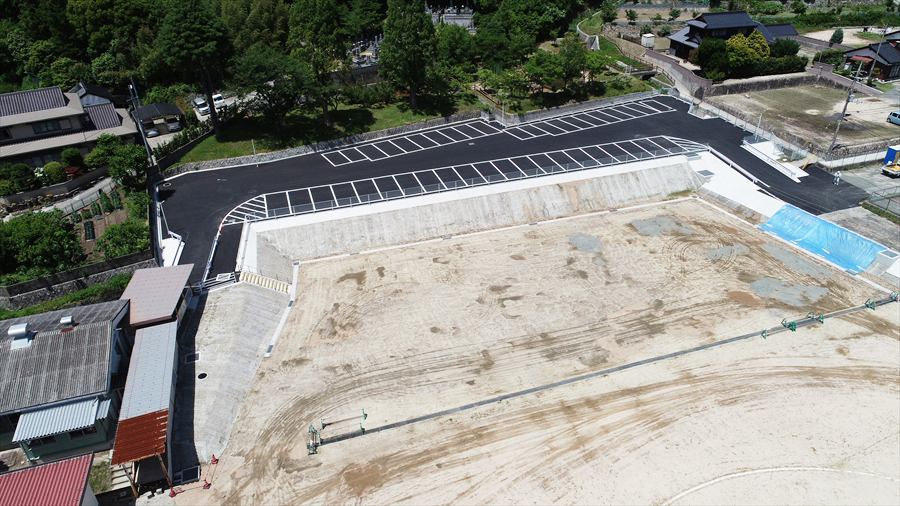

| ≪ドローンによる空撮≫ | |
|
|
